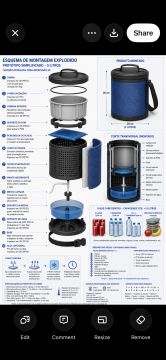

Especificação Técnica – Protótipo de Refrigerador Passivo Evaporativo (5 Litros) Objetivo Pretendo desenvolver um protótipo funcional de um recipiente refrigerador portátil que funciona sem eletricidade, utilizando arrefecimento por evaporação e um reservatório de água com alimentação por capilaridade. O objetivo desta fase é produzir um protótipo em impressão 3D para validar o conceito. ⸻ Dimensões Externas * Altura total: 260 mm * Diâmetro exterior: 200 mm * Peso estimado vazio: inferior a 1 kg Capacidade útil pretendida: * aproximadamente 5 litros ⸻ Material de Impressão Material recomendado: * PETG (preferencial) * ou ASA Espessura das paredes: * 3 a 4 mm Resolução: * 0,20 mm Preenchimento: * 30 a 40% As peças deverão ser resistentes à água e permitir montagem/desmontagem. ⸻ Peças a fabricar 1. Corpo exterior Peça cilíndrica perfurada. Funções: * suportar toda a estrutura * permitir circulação de ar * servir de suporte ao tecido evaporativo Características: * perfurações distribuídas uniformemente * diâmetro aproximado dos furos: 8 mm * espaçamento entre furos: 6 mm ⸻ 2. Base Peça circular. Funções: * suportar o reservatório de água * ligar ao corpo exterior Deverá possuir: * encaixe para o corpo * alojamento do depósito * fixação da mecha capilar ⸻ 3. Reservatório de água Capacidade: 400–500 ml Características: * depósito removível * tampa para enchimento * passagem central para a mecha ⸻ 4. Suporte da mecha Peça pequena. Função: fixar a mecha capilar na posição correta. ⸻ 5. Câmara interior Recipiente removível. Capacidade útil: aproximadamente 5 litros Função: armazenamento de alimentos e bebidas. Deve possuir: * paredes lisas * fácil limpeza * encaixe na estrutura ⸻ 6. Suporte do PCM Anel ou plataforma. Função: acomodar uma bolsa de PCM entre o reservatório e a câmara interior. Espaço útil: 20 a 30 mm. ⸻ 7. Tampa Características: * rosqueada ou de encaixe * compartimento para O-ring ⸻ 8. O-ring Pretende-se imprimir em TPU. Caso não seja possível, será adquirido comercialmente. ⸻ Componentes que NÃO serão impressos * tecido evaporativo * manta absorvente * mecha capilar * PCM (bolsa ou placa) ⸻ Montagem prevista 1. Base 2. Reservatório 3. Suporte da mecha 4. Mecha capilar 5. Corpo exterior 6. Manta absorvente 7. Tecido evaporativo 8. Suporte do PCM 9. Bolsa de PCM 10. Câmara interior 11. O-ring 12. Tampa ⸻ Objetivo do protótipo Pretende-se validar: * funcionamento da alimentação por capilaridade; * eficiência do arrefecimento evaporativo; * integração com PCM; * facilidade de montagem; * resistência mecânica. Após validação deste protótipo, será desenvolvido um modelo otimizado para fabrico por moldagem por injeção. Solicita-se também, caso possível: * modelo CAD em formato STEP (.step); * ficheiros STL; * desenho técnico cotado; * sugestões de melhoria para impressão e montagem.
